در دنیای ماشینکاری، ماشینهای تراش معمولی ابزاری ضروری هستند و سیستم خنککننده آنها نقش مهمی در تضمین عملکرد بهینه و طول عمر دارد. من به عنوان یک تامین کننده پیشرو ماشین تراش معمولی، هیجان زده هستم که به پیچیدگی های سیستم خنک کننده یک ماشین تراش معمولی بپردازم و عملکرد، اجزا و اهمیت آن را بررسی کنم.
توابع سیستم خنک کننده
وظیفه اصلی سیستم خنک کننده در یک ماشین تراش معمولی، دفع گرمای تولید شده در طول فرآیند ماشینکاری است. هنگامی که یک ابزار برش با قطعه کار تماس پیدا می کند، اصطکاک ایجاد می شود که به نوبه خود مقدار قابل توجهی گرما ایجاد می کند. اگر این گرما به درستی مدیریت نشود، میتواند منجر به مشکلات متعددی از جمله سایش ابزار، تغییر شکل قطعه کار و کاهش دقت ماشینکاری شود. سیستم خنک کننده این مشکلات را با گردش مایع خنک کننده در اطراف ناحیه برش، جذب گرما و دور بردن آن از منبع برطرف می کند.
علاوه بر اتلاف گرما، سیستم خنک کننده عملکردهای مهم دیگری را نیز انجام می دهد. این به روانکاری ابزار برش و قطعه کار کمک می کند و اصطکاک و سایش را کاهش می دهد. این نه تنها عمر ابزار برش را افزایش می دهد، بلکه سطح کار را نیز بهبود می بخشد. مایع خنک کننده همچنین به شستن تراشه ها و زباله های تولید شده در طول فرآیند ماشینکاری کمک می کند و از تجمع آنها و آسیب رساندن به ابزار برش یا قطعه کار جلوگیری می کند.
اجزای سیستم خنک کننده
یک سیستم خنک کننده معمولی در یک ماشین تراش معمولی از چندین جزء تشکیل شده است که هر کدام نقش خاصی در عملکرد کلی سیستم دارند. این اجزا عبارتند از:
- مخزن خنک کننده:مخزن خنک کننده محل ذخیره مایع خنک کننده است. معمولاً در پایه ماشین تراش قرار دارد و به گونه ای طراحی شده است که مقدار کافی مایع خنک کننده را برای پاسخگویی به نیازهای فرآیند ماشینکاری در خود نگه دارد.
- پمپ:پمپ وظیفه گردش مایع خنک کننده از مخزن به ناحیه برش را بر عهده دارد. این معمولاً یک پمپ گریز از مرکز است که توسط یک موتور الکتریکی کار می کند. پمپ فشار لازم را ایجاد می کند تا مایع خنک کننده را از طریق سیستم تحویل و به ابزار برش و قطعه کار وارد کند.
- سیستم تحویل:سیستم تحویل شامل لولهها، شیلنگها و نازلهایی است که مایع خنککننده را از پمپ به ناحیه برش منتقل میکند. نازل ها به گونه ای طراحی شده اند که جریان مایع خنک کننده را دقیقاً در جایی که مورد نیاز است هدایت می کند و حداکثر خنک کننده و روانکاری را تضمین می کند.
- فیلتر:فیلتر جزء مهمی از سیستم خنک کننده است که به حذف آلاینده ها و زباله ها از سیال خنک کننده کمک می کند. از رسیدن این ذرات به ابزار برش و قطعه کار جلوگیری می کند که می تواند باعث آسیب و کاهش کارایی مایع خنک کننده شود.
- سنسور سطح مایع خنک کننده:سنسور سطح مایع خنک کننده یک دستگاه ایمنی است که سطح مایع خنک کننده در مخزن را کنترل می کند. هنگامی که سطح مایع خنک کننده پایین است به اپراتور هشدار می دهد و از خشک شدن پمپ و آسیب رساندن به سیستم جلوگیری می کند.
اهمیت سیستم خنک کننده
سیستم خنک کننده جزء حیاتی یک ماشین تراش معمولی است و عملکرد مناسب آن برای موفقیت فرآیند ماشینکاری ضروری است. در اینجا برخی از دلایل اصلی اهمیت سیستم خنک کننده آورده شده است:
- عمر ابزار بهبود یافته:با کاهش گرما و اصطکاک، سیستم خنک کننده به افزایش عمر ابزار برش کمک می کند. این نه تنها باعث صرفه جویی در هزینه تعویض ابزار می شود، بلکه باعث کاهش زمان خرابی و افزایش بهره وری می شود.
- دقت ماشینکاری پیشرفته:سیستم خنک کننده به حفظ دمای پایدار در طول فرآیند ماشینکاری کمک می کند که باعث کاهش انبساط حرارتی و انقباض قطعه کار می شود. این منجر به بهبود دقت ماشینکاری و ثبات ابعادی می شود.
- پرداخت سطحی بهتر:خواص روانکاری سیال خنک کننده به کاهش اصطکاک بین ابزار برش و قطعه کار کمک می کند و در نتیجه سطح صاف تر می شود. این امر به ویژه برای کاربردهایی که نیاز به پرداخت سطحی با کیفیت بالا است بسیار مهم است.
- مدیریت تراشه:سیستم خنککننده کمک میکند تا تراشهها و زبالههای تولید شده در طی فرآیند ماشینکاری را از بین ببرد و از تجمع آنها و آسیب رساندن به ابزار برش یا قطعه کار جلوگیری میکند. این کار راندمان کلی فرآیند ماشینکاری را بهبود می بخشد و خطر شکستن ابزار را کاهش می دهد.
- ایمنی اپراتور:سیستم خنک کننده با جلوگیری از تولید گرما و دود بیش از حد در طول فرآیند ماشینکاری به کاهش خطر آسیب اپراتور کمک می کند. همچنین به تمیز نگه داشتن محل کار و عاری از زباله کمک می کند و خطر لغزش و سقوط را کاهش می دهد.
انواع سیالات خنک کننده
انواع مختلفی از مایعات خنک کننده برای استفاده در ماشین تراش معمولی وجود دارد که هر کدام خواص و کاربردهای منحصر به فرد خود را دارند. رایج ترین انواع مایعات خنک کننده عبارتند از:
- خنک کننده های مبتنی بر آب:خنک کننده های مبتنی بر آب پرمصرف ترین نوع مایع خنک کننده در ماشین های تراش معمولی هستند. آنها معمولاً با مخلوط کردن آب با یک کنسانتره خنک کننده ساخته می شوند که حاوی مواد افزودنی مانند بازدارنده زنگ زدگی، روان کننده ها و عوامل ضد میکروبی است. خنک کننده های مبتنی بر آب به دلیل خواص خنک کنندگی عالی، هزینه کم و سازگاری با محیط زیست شناخته شده اند.
- خنک کننده های مصنوعی:خنک کننده های مصنوعی نوعی خنک کننده مبتنی بر آب هستند که با استفاده از مواد شیمیایی مصنوعی فرموله می شوند. آنها مزایای متعددی نسبت به خنک کننده های مبتنی بر آب سنتی دارند، از جمله روغن کاری بهتر، عمر طولانی تر، و بهبود مقاومت در برابر باکتری ها و قارچ ها. خنککنندههای مصنوعی اغلب در کاربردهای ماشینکاری با سرعت بالا که به خنککننده با عملکرد بالا نیاز است، استفاده میشود.
- خنک کننده های مبتنی بر روغن:خنک کننده های مبتنی بر روغن از روغن های معدنی یا روغن های مصنوعی ساخته می شوند و به دلیل خواص روان کنندگی عالی خود شناخته شده اند. آنها معمولاً در ماشینکاری های سنگین استفاده می شوند که در آن سطوح بالایی از روانکاری و خنک کننده مورد نیاز است. با این حال، خنک کننده های مبتنی بر روغن می توانند گران تر و سازگار با محیط زیست کمتری نسبت به خنک کننده های مبتنی بر آب باشند.
تعمیر و نگهداری سیستم خنک کننده
نگهداری صحیح سیستم خنک کننده برای اطمینان از عملکرد مطلوب و طول عمر آن ضروری است. در اینجا چند نکته برای حفظ سیستم خنک کننده در یک ماشین تراش معمولی آورده شده است:
- مرتباً سطح مایع خنک کننده را بررسی کنید:سطح مایع خنک کننده باید روزانه بررسی شود تا اطمینان حاصل شود که در محدوده توصیه شده قرار دارد. اگر سطح مایع خنک کننده پایین است، مایع خنک کننده بیشتری به مخزن اضافه کنید.
- مایع خنک کننده را به طور منظم تغییر دهید:مایع خنک کننده باید در فواصل منظم تعویض شود تا از تجمع آلاینده ها و زباله ها جلوگیری شود. فرکانس تغییرات مایع خنک کننده به نوع مایع خنک کننده مورد استفاده، شرایط ماشینکاری و توصیه های سازنده بستگی دارد.
- مخزن و فیلتر مایع خنک کننده را تمیز کنید:مخزن و فیلتر مایع خنک کننده باید به طور مرتب تمیز شوند تا هر گونه آلودگی و زباله ای که ممکن است انباشته شده باشد از بین برود. این به اطمینان از عملکرد صحیح سیستم خنک کننده کمک می کند و از آسیب به پمپ و سایر اجزای آن جلوگیری می کند.
- سیستم تحویل را بررسی کنید:سیستم تحویل باید به طور مرتب از نظر نشتی، انسداد و آسیب بررسی شود. برای جلوگیری از هدر رفتن مایع خنک کننده و اطمینان از تحویل مناسب مایع خنک کننده به منطقه برش، هر مشکلی باید بلافاصله برطرف شود.
- نظارت بر کیفیت مایع خنک کننده:کیفیت مایع خنک کننده باید به طور مرتب کنترل شود تا اطمینان حاصل شود که هنوز موثر است. این را می توان با آزمایش مایع خنک کننده برای pH، غلظت و سطوح آلودگی انجام داد. اگر کیفیت مایع خنک کننده ضعیف باشد، ممکن است نیاز به تغییر یا درمان داشته باشد.
نتیجه گیری

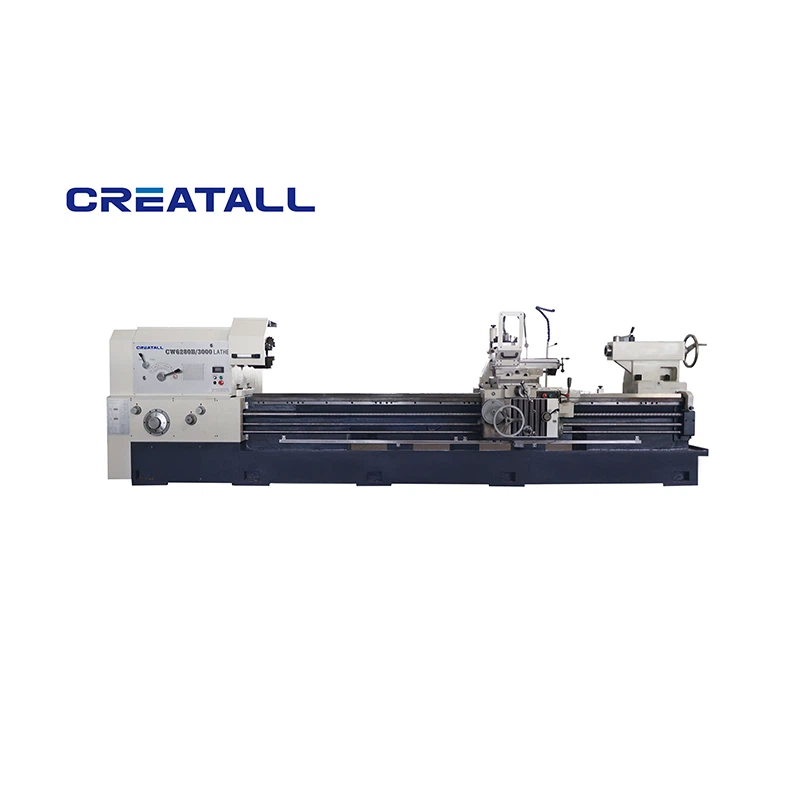

در نتیجه، سیستم خنککننده جزء حیاتی یک ماشین تراش معمولی است که نقشی حیاتی در تضمین عملکرد بهینه، عمر ابزار و دقت ماشینکاری ایفا میکند. به عنوان یک تامین کننده ماشین تراش معمولی، ما اهمیت سیستم خنک کننده با طراحی خوب و نگهداری مناسب را درک می کنیم. به همین دلیل است که ما طیف گسترده ای از ماشین های تراش معمولی را ارائه می دهیمتراش معمولی CW61100 600mm،تراش معمولی CW61140 600mm، وتراش معمولی CW6180 600mm، همه مجهز به سیستم خنک کننده با کیفیت بالا هستند.
اگر در بازار یک ماشین تراش معمولی هستید یا به اطلاعات بیشتری در مورد محصولات و خدمات ما نیاز دارید، لطفاً با ما تماس بگیرید. تیم کارشناسان ما همیشه آماده است تا به شما کمک کند و به شما کمک کند تا راه حل مناسبی برای نیازهای ماشینکاری خود پیدا کنید.
مراجع
- ASM Handbook, Volume 16: Machining, ASM International, 1989.
- مهندسی و فناوری ساخت، ویرایش چهارم، سروپ کالپاکجیان و استیون آر. اشمید، پیرسون پرنتیس هال، 2006.
- فناوری ماشینکاری مدرن، ویرایش ششم، رابرت ال. نورتون، آموزش پیرسون، 2013.
